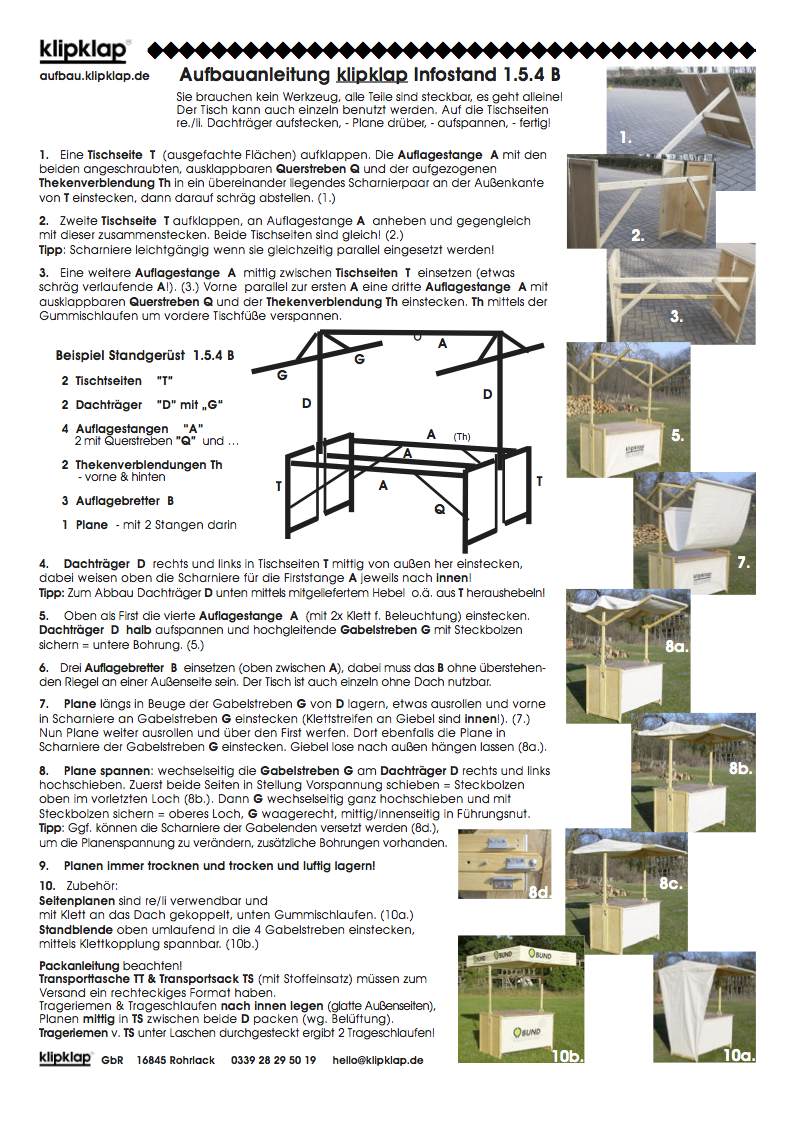

Die Packliste zeigt alle Einzelteile des Infostandes!

Beide T sind gleich,
kein rechts / links!

Tischseite T aufklappen,
die Auflagestange A mit den beiden angeschraubten, ausklappbaren Querstreben Q und der aufgezogenen Thekenverblendung Th in ein übernander liegendes Scharnierpaar an der Außenkante von T einstecken,

um Auflagestangen A
- zum Aufrollen mittigen Klett lösen, damit Querstreben Q eingeklappt werden können.

Eine weitere A mittig oben leicht schräg zwischen die T einsetzen.

A in zweite Tischseite T gegengleich einsetzen, ebenso zweite Auflagestange A an der Seite gegenüger einsetzen.

Der Tisch kann auch einzeln verwendet werden.

Drei Auflagebretter B auflegen, dabei muß das B ohne überstehenden Riegel außen sein.

Beide D sind gleich,
kein rechts / links!

Zum Aushebeln der festsitzenden Dachträger wird der mitgelieferte Holzhebel (an TS) in die vorgesehene Lücke unter D eingesteckt!

Dachträger D
in Tischseiten T mit etwas Druck einsetzen, es müssen drei Steckscharniere ineinander greifen.
- passt nur in einer, der richtigen Richtung.

geöffnet mittels Steckbolzen in unterer Stellung (untere Bohrung), um die Plane aufzulegen.

Dachträger D
Oben als First mit der vierten Auflagestange A
(mit 2 Klettschlaufen für Beleuchtung!)
beide D verbinden,
dann halb aufspannen, dabei hochgleitende Gabelstreben G mit anhängendem Steckbolzen sichern.

auf zwei Planeleisten gewickelt;
beide Planenseiten sind gleich,
kein rechts / links!

Plane längs in Beuge der Gabelstreben G von D lagern, etwas ausrollen und vorne in Scharniere an G einstecken.

8a.

Die Giebel rechts / links über die Firstenden ziehen.

- wechselseitig G hochschieben:

Stellung Vorspannung =
2. Loch von oben!

Wechselseitig die Gabelstreben G am Dachträger hochschieben:

Stellung Vorspannung =
2. Loch von oben!

Wechselseitig G hochschieben:

Stellung Spannung =
1. Loch von oben!

Jetzt stehen die Gabelstreben waagerecht!

Innen die Führungsnut für G beachten (ältere Bauart)!

8b.

Wechselseitig die Gabelstreben G am Dachträger hochschieben:

Stellung Spannung =
1. Loch von oben!

Jetzt stehen die Gabelstreben waagerecht
- und innen in der Führungsnut bzw. am Anschlag,
- mit Steckbolzen im oberen Loch sichern.

An einer Giebelseite beginnen (lange Seite), vier eingenähte Stäbe im Banner rundum einstecken.

10b.

Standblende / Banner oben umlaufend in die außeren Enden von G einstecken.
Am Ende mittels Klett verspannen.

10a.

Seitenplane SP
für den Infostand ist
rechts & links verwendbar und mit Klett an das Dach gekoppelt, unten Gummischlaufen.

Die Packliste zeigt alle Einzelteile des Infostandes!
